单体系列

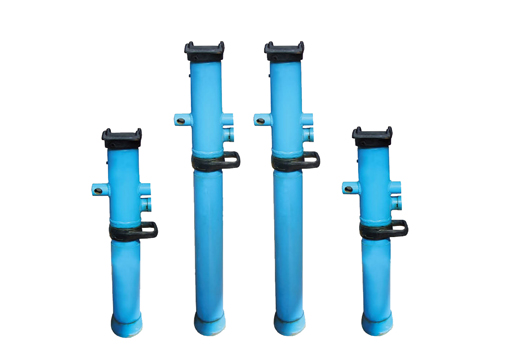

内注式单体液压支柱
其特点是自身带泵及油，支设时用手摇把摇动就能快速升柱，降柱时不排出工作液，可较好地保护工作环境，且使用方便、管理灵活、装备简单，不需要配置乳化液泵站和管路系统。
DN型支柱现有13种高度不同的规格，分别适用于0.6~3.5米的煤层厚度。
DN型支柱现有13种高度不同的规格，分别适用于0.6~3.5米的煤层厚度。
DN(06~18)-250/80型
技术参数 执行标准：MT112.1-2006
|
项目 |
单位 |
规格 | |||||||
|
DN06 |
DN08 |
DN10 |
DN12 |
DN14 |
DN16 |
DN18 | |||
|
最大高度 |
mm |
650 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 | |
|
最小高度 |
mm |
510 |
590 |
720 |
870 |
1000 |
1100 |
1250 | |
|
工作行程 |
mm |
140 |
210 |
280 |
330 |
400 |
500 |
550 | |
|
缸径 |
mm |
80 | |||||||
|
额定 工作阻力 |
KN |
250 | |||||||
|
额定 工作液压 |
MPa |
50 | |||||||
|
初撑力 |
KN |
>50 |
>70 | ||||||
|
初撑时手把操作力矩 |
N.m |
<200 | |||||||
|
空载时手把摇动一次活柱升高值 |
mm |
≥12 |
≥20 | ||||||
DN(20/22)-300/90 DN(25-28)-250/90 DN(31.5-35)-160/90型
技术参数 执行标准：MT112.1-2006
|
项目 |
单位 |
规格 | |||||
|
DN20 |
DN22 |
DN25 |
DN28 |
DN31.5 |
DN35 | ||
|
最大高度 |
mm |
2000 |
2200 |
2500 |
2800 |
3150 |
3500 |
|
最小高度 |
mm |
1360 |
1540 |
1800 |
2100 |
2450 |
2800 |
|
工作行程 |
mm |
640 |
700 | ||||
|
缸径 |
mm |
90 | |||||
|
额定工作阻力 |
KN |
300 |
250 |
160 | |||
|
额定工作液压 |
MPa |
46.3 |
39 |
25.1 | |||
|
初撑力 |
KN |
68.7-78.5 | |||||
|
初撑时手把操作力矩 |
N.m |
<200 | |||||
|
空载时手把摇动一次活柱升高值 |
mm |
≥20 | |||||
DW06-22)-300/100(T)特性单体液压支柱
适宜煤层在2.2米以下工作面，其特点为：
1、顶部注液，更利于排尽支柱内腔空气；
2、去掉了普通单体液压支柱的活塞和活柱筒之间的密封泄露点；
3、去掉了柱头，密封结构简单，动作灵活，使用可靠，维护方便；
4、行程比普通单体液压支柱加长，从而减少所需单体液压支柱的规格，节约煤矿开采成本。
技术参数 执行标准;MT112.1-2006
|
项目 |
额定工作阻力 |
额定工作液压 |
初撑力 |
泵站压力 |
最大高度 |
最小高度 |
行程 |
使用工作液 |
底座面积 |
|
单位 |
KN |
Mpa |
KN |
Mpa |
mm |
mm |
mm |
含M10乳化油（或MDT乳化油）1%-2%的乳化液 |
cm2 |
|
DW06 |
300 |
38.2 |
118~157 |
15~20 |
600 |
380 |
220 |
165 | |
|
DW08 |
800 |
490 |
310 | ||||||
|
DW10 |
1000 |
595 |
405 | ||||||
|
DW12 |
1200 |
700 |
500 | ||||||
|
DW14 |
1400 |
810 |
590 | ||||||
|
DW16 |
1600 |
920 |
680 | ||||||
|
DW18 |
1800 |
1035 |
765 | ||||||
|
DW20 |
2000 |
1150 |
850 | ||||||
|
DW22 |
2200 |
1260 |
940 |
